云高儀

更新時間：2025-04-08 作者：氣象百科

云高儀

一、云高儀產品簡介

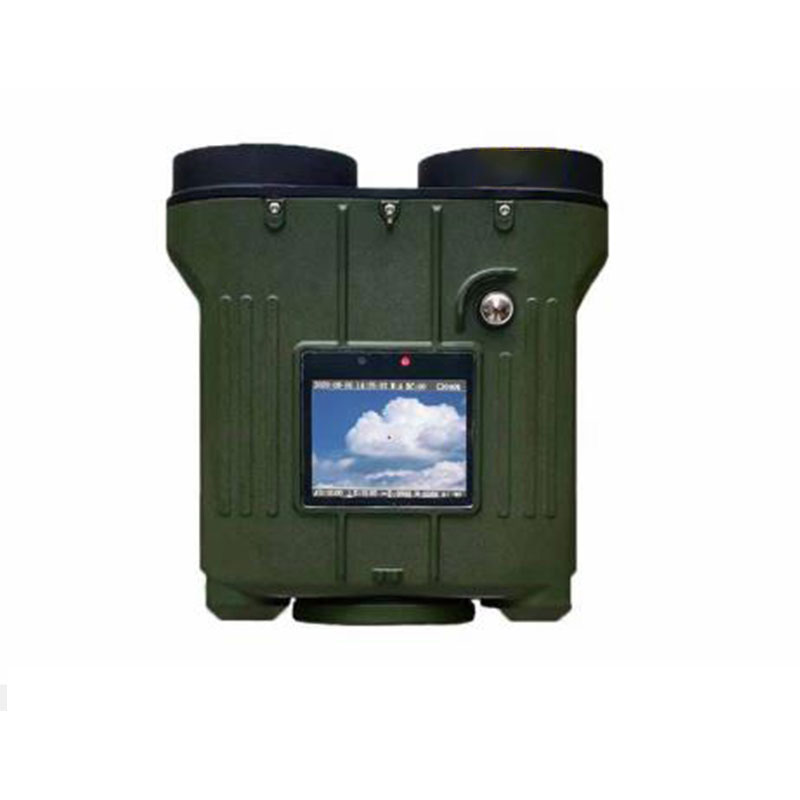

云高儀是一款手持監測云底高度、云層厚度、固體目標距離，并實時顯示測量結果的智能設備。既可手動單次測量，也可自動連續工作。

二、云高儀應用領域

該設備可廣泛應用于云觀測與研究、航空航海氣象保障、軍事氣象保障、人影火箭增雨作業等。

三、云高儀工作原理

設備根據激光測距原理，激光發射器發射周期性的激光脈沖到大氣中，激光接收器接收云層和大氣的后向散射信號，處理器對接收信號進行采集和處理，經反演運算，得到各高度大氣的消光系數，從而判斷云層并計算云底高度值。

四、云高儀功能特點

該設備既可豎直，也可傾斜測量云底高度或固體目標物距離。體積小，重量輕，不受布站空間條件限制，測量使用靈活。設備內置鋰電池，觀測數據可實時顯示在液晶屏上，同時存儲于設備內部，方便日后讀取進行數據分析。人體工學設計，即可臨時手持觀測，也可安裝于三腳架長時間連續觀測。

五、云高儀技術參數

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.設備功能

可測量云底高度、云層厚度、固體目標距離

可測量目標的仰角、斜距、水平距離和高度

自帶實時顯示功能，可顯示測量目標的仰角、斜距、水平距離、高度信息、云底高度、云層厚度、主機故障代碼及設備重要運行參數

具有自檢功能，設備可自動檢測其內部各項重要參數

數據存儲及查詢功能，設備具有在其內部存儲數據的功能，可至少連續存儲最近24小時數據，外部設備可通過通訊接口，查詢和讀取設備內部存儲的數據

參數設置及掉電保存功能，設備接受參數設置及具有掉電保存功能

4.測量性能

云底高測量范圍：50m-3000m

云底高測量準確度：＜500m，±15m；≥500m，±10%

固體目標測量范圍：50m-6000m

固體目標的測量準確度：±5m

仰角測量范圍：0-90°

角度測量準確度：±0.8°

方位測量范圍：0-360°

測量重復頻率：≥6次/min，可連續工作

5.電氣性能

電源：鋰電池供電（配專用適配器）
